1. Persiapan Awal

Tahapan awal yang harus kita lakukan dalam perkerjaan ini adalah melakukan Reset Configuration pada Mikrotik Routerboard terlebih dahulu, masuk kedalam konfigruasi Mikrotik menggunakan Winbox dan pilih menu:

2. Konfigruasi Interface VLAN pada Router Utama

3. Konfigurasi IP Address pada Router Utama

Setelah menyelsaikan pembuatan VLAN pada ether2, berikutnya kita akan menambahkan ip address pada setiap interface sesuai dengan perintah dari soal.

siswa-vlan10 : 192.168.40.1/24

guru-vlan20 : 192.168.60.1/24

wlan1 : 192.168.20.1/24

ether1-internet (dhcp).

Kita mulai dengan mengatur ip address untuk vlan dan wirelles terelebih dahulu dengan cara,

4. Konfigurasi DHCP Server pada VLAN dan Hotspot

Kita akan melakukan konfigurasi terhadap siswa-vlan10, guru-vlan20 dan untuk jaringan hotspot. Sesuai dengan perintah soal kita diminta untuk membuat ip dhcp pool sebagai berikut:

vlan10 (siswa) :192.168.40.10-192.168.40.50

vlan20 (guru) :192.168.60.10-192.168.60.50

Wirelles Hotspot :192.168.20.10-192.168.20.50

Lakukan konfigurasi DHCP Server dengan tahapan sebagai berikut:

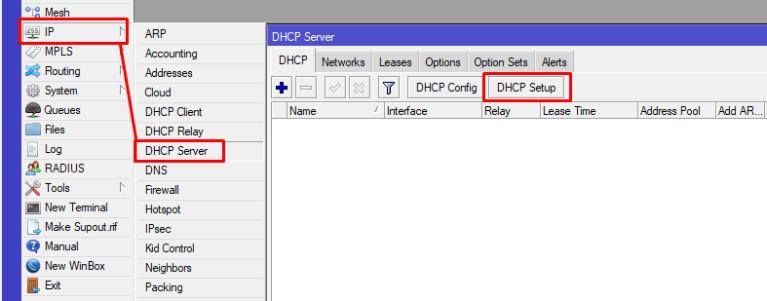

IP > DHCP Server > Pilih menu DHCP Setup

5. Konfigurasi Hotspot

Berikutnya kita akan melakukan konfigurasi jaringan pada wlan1 dengan membangun jaringan hotspot. pada dasarnya interface wlan1 atau wirelles berada dalam kondisi disable, maka kita harus mengaktifkannya terlebih dahulu denan cara sebagai berikut:

Pada MEnu Wirelles Tables --> Pilih TAB Security Profiles --> Kemudian Pilih (+)

Kemudian isikan parameter sebagai berikut pada menu New Security Profile,

Name : profile1 (default tidak masalah)

Mode : Dynamic Keys

Autentication Types : Centrang pada WPa PSK dan WPA2 PSK

Tuliskan password : 12345678 pada WPA Pre-Shared Key dan WPA2 Pre-Shared Key
